Trong thi công nền móng hiện đại, mũi cọc ly tâm được xem là "đầu tàu" quyết định sự thành bại của toàn bộ hệ thống chịu tải dưới lòng đất. Một hệ thống móng dù có thiết kế hoàn hảo đến đâu, nếu chọn sai loại mũi cọc thì khi thi công xuyên qua các địa tầng phức tạp, cọc rất dễ bị nứt vỡ hoặc không đạt được độ chối thiết kế.
Vậy thực chất mũi cọc bê tông ly tâm có cấu tạo như thế nào? Có bao nhiêu loại và khi nào nên sử dụng loại nào? Hãy cùng tìm hiểu chi tiết qua bài viết chuyên sâu dưới đây.
Mũi cọc ly tâm (thuộc hệ thống cọc bê tông PHC - Pretensioned Spun High Strength Concrete) là bộ phận được hàn hoặc đúc liền ở vị trí dưới cùng của đoạn cọc mũi (đoạn cọc đầu tiên được ép xuống đất). Đây là bộ phận tiếp xúc trực tiếp đầu tiên với các lớp đất đá, làm nhiệm vụ xé rách địa tầng và dẫn đường cho toàn bộ phần thân cọc chìm sâu xuống lòng đất.
Sự hiện diện của mũi cọc đóng vai trò thiết yếu để hình thành một hệ thống kết cấu nền móng sâu, vững chắc và an toàn cho các công trình cao tầng.
Khác với các loại cọc vuông đúc sẵn thủ công, cấu tạo của mũi cọc bê tông ly tâm đòi hỏi sự chính xác tuyệt đối và tuân thủ các tiêu chuẩn sản xuất khắt khe (như TCVN 7888 hoặc JIS A 5373). Thông thường, một mũi cọc ly tâm được cấu thành từ các thành phần chính:
Bản mã thép (Mặt bích): Vòng thép hình vành khăn dày dặn được hàn chặt vào phần vành của ống cọc. Độ dày của bản mã phụ thuộc vào đường kính cọc (D300, D350, D400...).
Phần chóp mũi (Tùy loại): Có thể là thép tấm được cắt hàn thành hình nón nhọn, hình chữ thập, hoặc để hở hoàn toàn (chỉ có vành khuyên).
Mối hàn gia cường: Toàn bộ các bộ phận thép ở mũi phải được hàn kín, liền mạch bằng công nghệ hàn tự động dưới lớp thuốc bảo vệ, đảm bảo không bị gãy rụng khi chịu lực ép nén từ 70 đến hàng trăm tấn.
Tùy thuộc vào đặc điểm của các lớp địa chất (đất sét, bùn nhão, sỏi sạn hay đá phong hóa), các kỹ sư sẽ chỉ định sử dụng một trong 3 loại mũi cọc cơ bản sau đây:

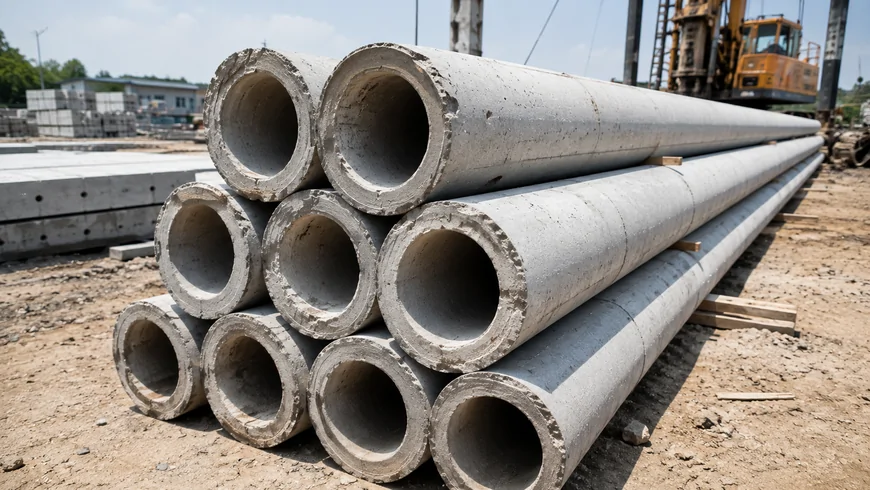

Đây là loại phổ biến và có giá thành rẻ nhất. Ở loại này, đầu cọc không được hàn kín bằng thép hình nón mà chỉ để hở phần ống bê tông rỗng.
Ưu điểm: Giá rẻ, dễ thi công. Khi ép, một lượng đất sẽ chui vào bên trong lòng ống cọc, giúp tạo ma sát trong và tăng sức chịu tải của cọc.
Ứng dụng: Thích hợp thi công trên các nền đất sét, sét pha, đất đồng nhất không có vật cản cứng.

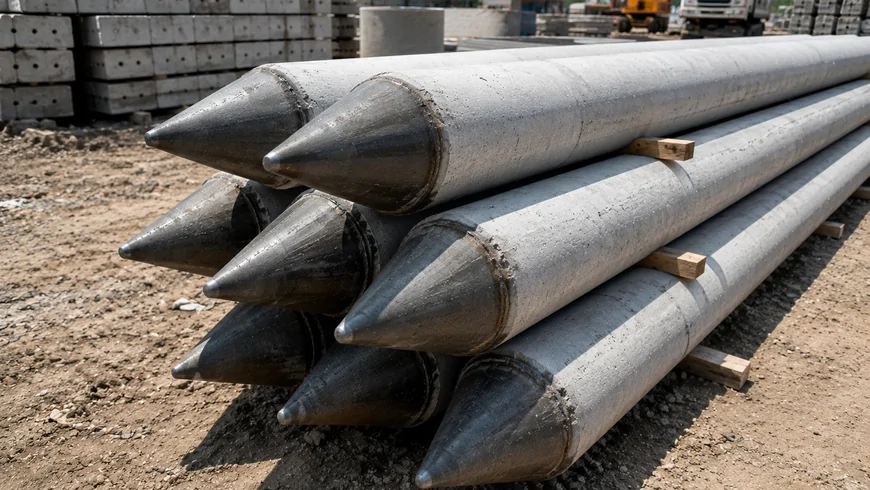

Mũi cọc ly tâm dạng nón kín sử dụng các tấm thép hàn lại với nhau tạo thành hình chóp nhọn bịt kín hoàn toàn lỗ rỗng của ống bê tông.
Ưu điểm: Khả năng xuyên phá cực tốt. Hình nón nhọn giúp rẽ đất dễ dàng, triệt tiêu lực cản của các lớp sỏi sạn dính.
Ứng dụng: Chuyên dùng cho nền đất xen kẹp các lớp cát thô, sỏi sạn hoặc đất sét cứng.

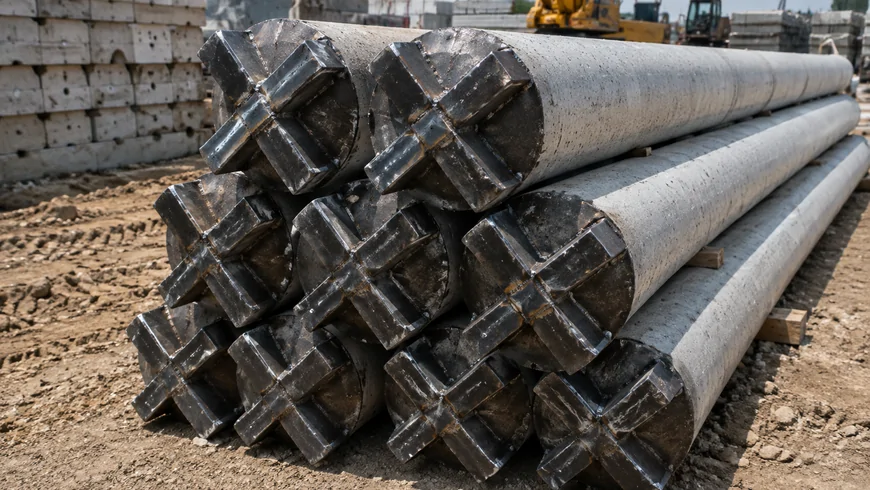

Cấu tạo gồm các tấm thép dày được hàn chéo nhau tạo thành hình chữ thập (chữ X) lồi ra ở đầu cọc.
Ưu điểm: Được thiết kế chuyên biệt để nghiền nát vật cản, tránh hiện tượng mũi cọc bị trượt (trượt lệch tâm) khi gặp đá.
Ứng dụng: Bắt buộc dùng khi khảo sát địa chất phát hiện có thấu kính sỏi cuội lớn, đá mồ côi hoặc đá phong hóa mạnh nằm xen kẹp.

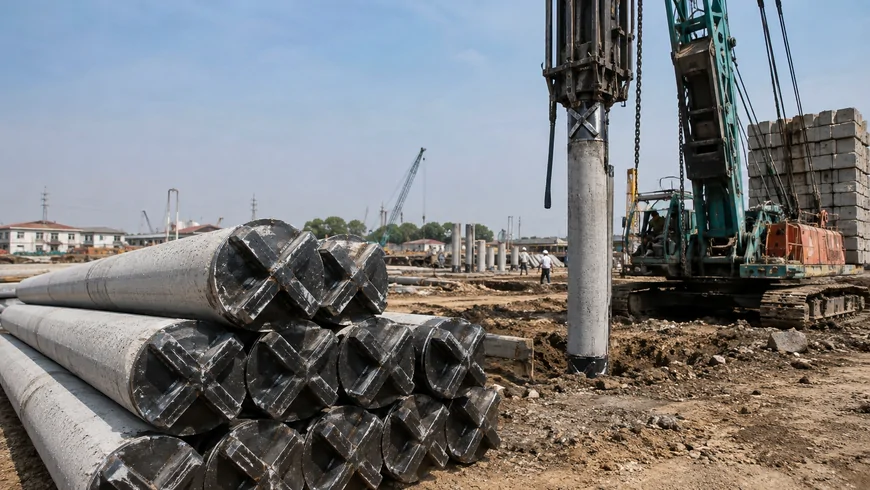

Không phải ngẫu nhiên mà bộ phận này lại được các thầu xây dựng quan tâm đặc biệt. Một mũi cọc ly tâm đạt chuẩn sẽ mang lại những lợi ích cốt lõi:
Bảo vệ toàn vẹn thân cọc: Khi xuyên qua lớp đất cứng, mũi cọc thép sẽ chịu toàn bộ xung lực và ma sát, giúp phần bê tông thân cọc không bị vỡ hay nứt nẻ chân chim.
Xác định sức chịu tải mũi: Một mũi cọc rẽ đất tốt sẽ giúp máy ép (máy tải sắt hoặc robot) dễ dàng ép cọc đạt đến độ chối thiết kế (chiều sâu ngàm vào lớp đất tốt).
Ngăn chặn sự cố lệch tim: Mũi nhọn hoặc mũi chữ thập có khả năng bám định hướng cực tốt, giúp cọc đi thẳng đứng, hạn chế rủi ro cọc bị xiên lệch gây tốn kém chi phí nhổ lên ép lại.
Việc lựa chọn sử dụng loại mũi cọc nào không thể dựa vào cảm tính mà phải căn cứ vào hồ sơ khảo sát địa chất.
Nếu khu vực xây dựng của bạn (ví dụ như một số khu vực tại Đồng Nai, Bình Dương) có nền đất yếu ở bề mặt nhưng bên dưới lại xen kẹp lớp cát sỏi rất cứng, việc sử dụng mũi cọc hở (mũi bằng) sẽ rất dễ làm nát đầu cọc trước khi ép đạt chiều sâu mong muốn. Trong trường hợp này, các kỹ sư tại Ép cọc Hoàng Thanh luôn tư vấn gia chủ chuyển sang dùng mũi cọc dạng kín hoặc mũi chữ thập kết hợp với khoan dẫn để đảm bảo an toàn tuyệt đối.
Với hệ thống giàn máy ép tải khối lớn và máy ép Robot hiện đại, Ép Cọc Hoàng Thanh là đơn vị chuyên thi công nền móng uy tín hàng đầu khu vực Đông Nam Bộ.
Chúng tôi cam kết sử dụng 100% mũi cọc bê tông ly tâm được đúc và hàn theo tiêu chuẩn kỹ thuật nghiêm ngặt nhất. Trước khi tiến hành đại trà, đội ngũ kỹ sư luôn khảo sát địa tầng thực tế để tư vấn chính xác loại mũi cọc phù hợp, giúp chủ nhà tối ưu hóa chi phí mà vẫn đảm bảo độ bền vững hàng thế kỷ cho công trình.
Nếu quý khách đang có nhu cầu tư vấn kỹ thuật hoặc tìm hiểu chi phí dịch vụ ép cọc bê tông tại Bình Dương, Đồng Nai và các tỉnh lân cận, hãy liên hệ ngay với Ép cọc Hoàng Thanh qua Hotline 0904.825.725 để được hỗ trợ chuyên sâu nhất.
Hy vọng bài viết đã giúp bạn có cái nhìn chi tiết và chuyên ngành nhất về cấu tạo cũng như ứng dụng của mũi cọc ly tâm trong kỹ thuật xây dựng dân dụng và công nghiệp.
